Монтаж кровли из гибкой черепицы Katepal
Дополнительная
информация
Полезная информация
Область применения гибкой черепицы Katepal:
Использовать гибкую битумную черепицу Katepal возможно при минимальном уклоне ската кровли – 1:5 (около 11,3 градуса) (рис. 1).
Климатические особенности монтажа:
Если планируется осуществлять монтаж гибкой кровли при температуре ниже +5 °С, то упаковки с черепицей должны предварительно (перед монтажом) хранитьсяв теплых помещениях. При самом монтаже допустимо применение термофенов.
Согласно рекомендациям производителя укладывать черепицу не желательно при температуре ниже +5 °С, поэтому зимой заниматься монтажом не следует. Причина в том, что гонт (лист с 3-4 плитками) монтируется к деревянному основанию кровли не только при помощи гвоздей, но также и самоклеющегося слоя, который расположен на нижней стороне гонта. Для того, чтобы качественно скрепить гонт с основанием кровли и соседними рядами гонтов, необходимо солнечное тепло, которое постепенно расплавляет резинобитумную подложку (самоклеющийся слой), тем самым скрепляя кровельный материал. А зимой этого тепла как раз и не хватает. Можно конечно использовать искусственное тепло (термофены), но лучше все-таки дождаться весны. Другим недостатком зимнего монтажа является хрупкость гонтов на морозе, из-за чего будет сложно или даже невозможно укладывать черепицу с перехлестом – на коньки и хребты.
Хотя с другой стороны, в последнее время зимы в центральной части России не такие уж и холодные. К тому же, при отрицательных температурах можно осуществлять подготовительные работы по укладке гибкой черепицы, а именно – смонтировать каркас кровли, сплошные деревянные перекрытия, установить теплоизолирующий материал, а также паро- и гидроизоляцию. От снега кровельную конструкцию следует защищать полиэтиленовой пленкой. А с приходом весны можно непосредственно приступать к монтажу гибкой черепицы.
Но все же иногда необходимо осуществлять укладку гибкой черепицы и зимой, несмотря на морозы. В таких случаях строят дополнительную деревянную или металлическую конструкцию поверх монтируемой крыши, которая покрывается специальной пленкой, препятствующей рассеиванию тепла изнутри. Такая конструкция называется «тепляк». После установки «тепляка» внутренняя крыша обогревается тепловыми пушками, в результате чего между двумя крышами достигается необходимая плюсовая температура. После этого можно приступать и к укладке черепицы. Стоит отметить, что «тепляк», накрывающий не только крышу, а весь дом, позволяет вести не только кровельные работы, но также и отделочные (в частности штукатурные работы на фасаде). Стоит учитывать, что «тепляк» – достаточно сложное инженерное сооружение. Он должен отвечать требованиям по устойчивости к ветровым и снеговым нагрузкам, а также должен не препятствовать свободному перемещению людей и стройматериалов.
Основные этапы монтажа кровли
1) Подготовка основания
Монтаж кровли всегда начинается с подготовки основания. В качестве основания под гибкую черепицу рекомендуют применять материал со сплошной и ровной поверхностью, для того, чтобы можно было крепить черепицу гвоздями. Обычно в качестве такого материала используется OSB, влагостойкая фанера или шпунтованная, обрезная доска. При этом материал для основания должен быть достаточно сухой (влажность не должна быть более 20% от сухого веса). Стыки досок должны приходиться на кровельные опоры. Длина досок должна составлять от 2 и более пролетов между опорами. Из-за колебаний влажности и температур доски могут деформироваться, поэтому следует это учесть при их монтаже, и оставлять небольшой зазор между ними.
Толщина доски и фанеры зависит от величины шага стропил, которая определяется проектным расчётом, а также от снеговой и точечной нагрузки.
|
Шаг стропил |
Толщина доски |
Толщина фанеры |
|
(мм) |
(мм) |
(мм) |
|
600 |
20 |
12 |
|
900 |
23 |
18 |
|
1200 |
30 |
21 |
2) Устройство вентиляционного зазора
Для обеспечения хорошей вентиляции кровли необходимо делать воздушный зазор достаточно большим (не менее 50 мм). При этом вытяжное отверстие необходимо размещать как можно выше, а отверстия для притока воздуха, соответственно, как можно ниже, в нижней части кровли.
Рис. 2
Вентиляция необходима для:
- отвода избыточной влажности от утеплителя, обрешетки и кровельного материала
- уменьшения образования льда и сосулек на кровле в зимнее время
- охлаждения внутренней конструкции крыши летом.
Помните, правильно выполненная вентиляция позволит значительно увеличить срок службы кровли!
3) Монтаж подкладочного слоя
Черепица крепится не непосредственно к основанию кровли. Между ними предварительно монтируется укрепляющий подкладочный слой, в качестве которого используется кровельный материал Katepal K-EL 60/2200 или рулонный кровельный изоляционный материал Руфлекс по всей площади крыши. Этот слой монтируется снизу-вверх вдоль карнизного свеса крыши. Необходимо делать нахлест не менее 10см, края фиксировать гвоздями каждые 20см, а также герметизировать швы клеем K-36 (рис. 3).
Рис. 3
При значительном уклоне кровли (более 1:3 (18 град)) укладка подкладочного материала по всей площади кровли необязательна. Его можно уложить только на коньки кровли, на карнизные свесы, в ендовы и в торцевые части кровли, а также в местах проходок через кровлю (вокруг печных труб, вокруг мансардных окон, в местах примыканий кровли к вертикальным стенам) (рис. 4).
Рис. 4
Примечание: Иногда может понадобиться смонтировать кронштейны для укладки подкладочного слоя (в зависимости от способа крепления водосточной системы).
4) Монтаж металлических карнизных планок

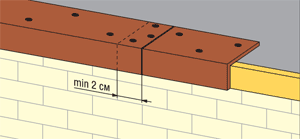

На карнизных свесах для защиты края обрешётки от дождевой влаги поверх подкладочного слоя необходимо смонтировать карнизные планки (капельники) с нахлестом не менее 2 см. Их необходимо прибивать (зигзагообразно) кровельными гвоздями с шагом 10 см (рис. 5).
Рис. 5
5) Монтаж металлических фронтонных планок

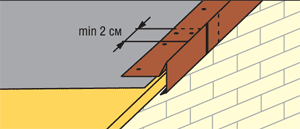

Для защиты края обрешётки необходимо на торцевых частях кровельной конструкции смонтировать фронтонные планки с нахлестом не менее 2 см. Прибивают их также зигзагообразно кровельными гвоздями с шагом 10 см (рис. 6).
Рис. 6
6) Монтаж ендового ковра
Поверх подкладочного слоя в ендовах укладывается ендовый ковер Katepal SUPER PINTARI. Это делается для повышения водонепроницаемости в ендовах. Ковер выбирается под цвет кровельной черепицы. Края прибиваются кровельными гвоздями с интервалом 10 см (рис. 7).
Рис. 7
7) Монтаж карнизной черепицы

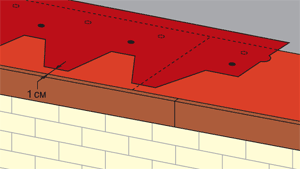

Далее необходимо укладывать самоклеящуюся карнизную черепицу вдоль карнизного свеса. Не забывайте при этом снимать защитную пленку с ее нижней поверхности Карнизную черепицу необходимо укладывать стык в стык, отступив вверх от места перегиба карнизной планки 1-2 см. Вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей фиксируется кровельными гвоздями (рис. 8).
Рис. 8
8.1) Монтаж рядовой черепицы
Чтобы избежать возможные цветовые отклонения рекомендуется использовать плитки вперемешку сразу из нескольких упаковок. Монтаж рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли (рис. 9).
Рис. 9
Рис. 10
Снимите с плитки защитную пленку (после этого уже нельзя ее складывать в стопку с другими плитками)(рис. 10), приклейте черепицу в нужное место и зафиксируйте ее четырьмя гвоздями (на 2-3 см выше линии паза плитки). В случае существенных наклонов крыши (более 45 град.) плитку нужно закреплять не 4, а 6 гвоздями (см. табл. 1).
Таблица 1. Расход кровельных гвоздей.
|
Уклон кровли |
Общий расход на кровлю |
Расход гвоздей на один гонт |
|
(град) |
(кг/м2) |
(шт) |
|
до 45 (1:1) |
0.1 |
4 |
|
свыше 45 |
0.07 |
6 |
Первый ряд черепицы должен укладываться так, чтобы ее нижняя кромка была не выше, чем на 10 мм от нижнего края карнизной черепицы (рис. 11). Лепестки при этом должны закрывать места стыка карнизных черепиц.
Рис. 11
Рис. 12

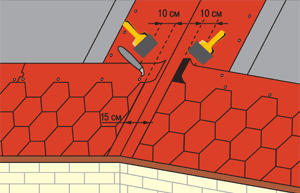

В ендовах также надо обрезать плитку, причем таким образом, чтобы на дне ендовы осталась открытой полоса Katepal SUPER PINTARI шириной примерно 15 см (рис. 13).
Рис. 13
При отрезании лишних кусков плитки подкладывайте под черепицу фанеру, чтобы не задеть и не повредить нижний слой кровельного ковра.
8.2) Монтаж черепицы типа "Rocky"
Рядовая черепица укладывается от центра карнизного свеса в направлении торцевых частей кровли и конька. При этом "лепестки" первого ряда черепицы должны закрывать места стыка и линию перфорации карнизной черепицы. Последующие ряды укладываются с тем расчётом, чтобы место стыка нижних гонтов располагалось по центру лепестка среднего размера монтируемого гонта (рис. 14). Каждая плитка фиксируется 4 кровельными гвоздями чуть выше паза плитки (2-3 см) в середине так, чтобы шляпки гвоздей закрывались "лепестками" следующей рядовой черепицы.
Рис. 14
Примечание: Не забывайте снимать защитную плёнку с гонта.
9) Монтаж коньковой черепицы
Коньковая черепица (0.25 x 0.33 м) получается путем деления карнизной черепицы на 3 части по местам перфорации. Предварительно удалив пленку, уложите коньковую черепицу на конек кровли короткой стороной параллельно коньку и зафиксируйте ее 4 гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).
Рис. 15
10) Монтаж кровельных примыканий
Небольшие отверстия, проходящие через кровлю (антенные и т.п.), выполняются при помощи специальных резиновых уплотнителей. Значительные отверстия (дымовые и другие трубы), подверженные нагреванию, необходимо дополнительно изолировать. При укладке гибкой черепицы около дымовых труб (рис. 16) или других подобных отверстий (проходок) по периметру соединения трубы с кровлей необходимо прибить треугольную рейку 50*50 мм. После этого вокруг трубы нужно уложить подкладочный ковер Katepal K-EL 60/2200, нахлёсты при этом смазываются клеем K-36. Далее гибкие плитки заведите на вертикальную поверхность и зафиксируйте клеем K-36. По периметру трубу обклеивается полосой SUPER PINTARI (все тем же клеем K-36) таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате - не менее чем на 20 см. Полоса фиксируется на трубе механическим путем при помощи планки примыкания. Также необходимо обработать швы силиконовым герметиком, устойчивым к атмосферному влиянию. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).
Рис. 16
Рис. 17
Применение герметизирующего клея K-36
При герметизации нахлёстов подкладочного ковра, нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют специальный клей Katepal "K-36". Расход клея указан в табл.2
Таблица 2. Расход Клея "K-36"
|
Наименование участка |
Расход клея, л/п*м |
Толщина нанесения, мм |
Ширина нанесения, мм |
|
Нахлёсты подкладочного ковра |
0.1 |
1 |
100 |
|
Нахлёсты рядовой черепицы на ендову |
0.2 |
1 |
100 |
|
Приклеивание рядовой черепицы на торцевых элементах |
0.1 |
1 |
100 |
|
Примыкания к кирпичным трубам и стенам |
0.7 |
1 |
по всей поверхности |
Метод нанесения
Освободить (обезжирить) поверхность от сыпучих материалов, грязи, масла. В случае пористой или загрязненной основы первоначально нанести битумный раствор K-80. Сам клей наносится при помощи шпателя на одну из склеиваемых поверхностей толщиной 0.5-1 мм. Ширина проклейки указывается в инструкции по монтажу. В некоторых случаях клей наносится по всей поверхности соприкосновения (например, при оклейке примыканий к стенам и трубам). Если необходимо приклеивать к кирпичной стене. то предварительно необходимо швы кладки затереть раствором вровень с кирпичами. Склеивание поверхностей происходит в течение 1-3 минут после нанесения клея в зависимости от температуры окружающего воздуха. При поклейке на огрунтованные поверхности необходимо убедиться в их полном высыхании. В случае низких температур воздуха может потребоваться дополнительный подогрев клея перед его использованием.
Общие данные
- Температура хранения: до + 33 град. С до + 33 град. С
- Температура нанесения:от + 5 до + 50 град. С от + 5 до + 50 град. С
- Время высыхания до отлипа: около 5 часов при 20 град. С, полное: от 1 до 14 дней в зависимости от толщины слоя и температуры окружающего воздуха.
Клей K-36 не предназначен для герметизации швов, щелей и т.д. Следите, чтобы не было избытка клея на склеиваемых поверхностях – это может привести к чрезмерному растворению битума! Не допускается использовать совместно с клеем растворителей или других химически активных составов.
Полная и подробная инструкция по монтажу гибкой битумной черепицы Katepal может быть получена Вами в любой точке продажи при покупке материала.
Если Ваша кровля имеет сложный профиль или по каким-либо другим причинам процедура монтажа осложнена, желательно обратиться к специалистам.
Порядок ухода за кровлей из гибкой черепицы
- Для сохранения эксплуатационных и эстетических свойств гибкой черепицы, выявления каких-либо нарушений в целостности кровельного покрытия необходимо не менее 2 раз в год проверять состояние кровли.
- Необходимо сметать мелкий мусор с крыши (листва и т.п.) мягкой щеткой, не повреждающей поверхность. Более крупный мусор (ветки и т.п.) нужно убирать вручную.
- Регулярно проверять водосточные стоки, желоба и воронки на предмет засорения. и вовремя их очищать, чтобы обеспечить свободный сток воды.
- Очищать крышу от снега нужно только при необходимости, при этом необходимо всегда оставлять защитный слой снега (10-20 см). Для удаления снега и льда с крыши нельзя использовать тяжелые и острые предметы, которые могут повредить кровлю.
- Если в кровельном покрытии обнаружены какие-либо повреждения необходимо как можно скорее приступить к ремонту, чтобы предотвратить более серьезные повреждения. При проведении ремонтных работ кровельное покрытие необходимо защитить.
