Инструкция по монтажу композитной черепицы MetroBond

Дополнительная
информация



Этот схематичный чертеж дает общее представление об основных элементах кровли и о предназначении аксессуаров Метробонд.

Композитная черепица Metrotile - расположение элементов на кровле

1. Подготовка стропильной конструкции, контробрешетка

Установка стропильной конструкции производится в соответствии с документацией проекта и СНиПом, при этом учитываются нагрузки снега и ветра в конкретной местности. Применение композитной черепицы возможно при минимальном уклоне ската – 1: 5, примерно 12 градусов. Если какие то элементы кровли имеют меньший уклон, необходимо предварительно выполнить стопроцентную гидроизоляцию этих элементов, например: рулонными направляемыми битумными материалами по сплошному деревянному настилу, и укладывать композитную черепицу уже в декоративных целях.

Монтаж композитной черепицы - подготовка основания

рис 4.1-1

Торцы стропил запиливают вертикально. На них укладывают антиконденсатную гидроизоляцию Рис. 4.1 - 1. Рекомендуется применение: Ютакон-140, Никофол NW, DELTA MAXX или их аналоги. В случае если, толщина утеплителя равна толщине стропил, необходимо применять супердиффузионную гидроизоляцию Тайвек. Монтаж гидроизоляции осуществляется горизонтальными полотнами, снизу вверх, начиная от карниза, с нахлестом по вертикали не меньше 150 мм и с нахлестом по горизонтали не меньше 100 мм. Обеспечивая при этом провисание пленки между стропилами на 1 или 2 см. Стыковку полотен по вертикали осуществлять на стропиле. Первое полотно гидроизоляции опускается ниже края стропил на 100 мм. В верхней части ската гидроизоляция не доводится до конька на 100 мм для вентиляции пространства ВК-2 Рис. 4.1 - 2. По стропилам, поверх гидроизоляции, набивается контробрешетка, брусок с сечением 50x50 мм, для создания вентиляционного канала ВК-1, крепления гидроизоляции и обеспечения вентиляции подкровельного пространства Рис. 4.1 - 2 – А. Нижний торец бруска контробрешетки запиливают вертикально, свешивая за край стропила на 40мм. Рис. 4.1 - 1

Монтаж композитной черепицы

рис 4.1-2

Если угол уклона кровли менее 200, контробрешетка выполняется из брусков с сечением 50х75 мм для увеличения сечения вентиляционного канала ВК-1 Рис. 4.1 - 2 – В. Если в конструкции кровли присутствует ендова, монтаж гидроизоляции и контробрешетки начинают с ендовы, в соответствии с П 4.8. Во время монтажа теплоизоляции удостоверьтесь в наличии вентиляционного канала ВК-2 между гидроизоляцией и теплоизоляцией.

ВНИМАНИЕ! Обязательным условием нормальной работы кровли, является наличие вентиляционных каналов ВК-1, ВК-2! Результат - функционирование кровли без намерзания льда и образования конденсата. В случае использования супердиффузионной гидроизоляции Тайвек, вентиляционный канал ВК-2 отсутствует.

2. Монтаж обрешетки

Для обрешетки используют деревянные бруски с сечением 50x50 мм, если шаг стропил Ш (Рис. 4.1 - 2.) не превышает 1000 мм. При большем шаге стропил сечение, брусков увеличивается в соответствии с рекомендациями Вашего проектировщика. Влажность материала не должна превышать 20% от сухого веса. Монтаж обрешетки выполняется снизу вверх. Нижнюю обрешетку прибивают на расстоянии 20 мм от нижнего торца бруска контробрешетки, (Рис. 4.2 – 1) она служит для фиксации нижнего ряда листов (Рис. 4.2 – 1) Выноска I. Бруски обрешетки стыкуют на брусках контробрешетки. Длина брусков обрешетки должна быть не меньше двух пролетов между стропилами.

Очень важно, чтобы расстояние между нижними гранями обрешетин равнялось 370 мм! Это необходимо для образования замка между стыкуемыми листами черепицы. Это обеспечивает надежную гидроизоляцию, ветрозащиту и благородный вид кровли. С этой целью используется шаблоны, изготовить которые можно из подручных средств, (Рис. 4.2 – 1). Верхний ряд обрешетки образует нерегламентированное расстояние А до конька. Оптимальной длиной стропила является такая его Длина, при которой A=370 мм, является оптимальной длиной стропила, что соответствует целому листу Метробонд (MetroBond®), Метророман (MetroRoman®), Метрошейк (MetroShake®), Метрошейк-II (MetroShake-®I)I, Метроклассик (MetroClassic®). Коньковые бруски обрешетки, (необходимые для крепления полукруглых коньковых элементов), крепятся с обоих сторон конька на расстоянии 130 мм. Рис. 4.2 - 1 Выноска II. Коньковые бруски обрешетки, нужные для крепления ребровых коньков, предварительно необходимо обтесать и закрепить с двух сторон конька на расстоянии 120 мм. Рис. 4.2 - 1 Выноска III. В случае если кровля содержит ендовы, бруски обрешетки должны отходить справа и слева от линии ендовы на 180 мм. Подробно установка в ендове описана в разделе 4.8.

Монтаж обрешетки под композитную черепицу

рис 4.2-1

3. Монтаж черепицы на карнизе

  1. Установить карнизную доску. Толщина карнизной доски должна быть равна 40 мм.
  2. Прикрепить карнизную доску гвоздями к стропилам.
  3. Установить на карнизную доску кронштейны крепления водосточных желобов Рис. 4.3 - 1
    Выноска II. Если монтаж водостоков не планируется, то устанавливается на карнизную доску капельник для конденсата Рис. 4.3 - 1 Выноска I. Капельник для конденсата изготавливается из
    карнизной планки Рис. 4.3 - 2. При этом расход карнизной планки увеличится вдвое.
  4. Начиная от края карниза установить карнизный элемент.
  5. Карнизный элемент крепится четырьмя гвоздями.
  6. Установить остальные карнизные элементы с нахлестом не меньше 100 мм.

Монтаж композитной черепицы на карнизе

рис 4.3-1

ВНИМАНИЕ! Во время установки карниза необходимо убедиться в том, что:

– сверху карнизной доски уложена гидроизоляционная пленка так, чтобы был
беспрепятственный сток конденсата в желоб водосточной системы Рис. 4.3 - 1 Выноска II
или на капельник для конденсата Рис. 4.3 - 1 Выноска I;
– капельник карнизной планки выходит в водосточную систему;
– между карнизным элементом и гидроизоляцией имеется пространство для притока воз-
духа в подкровельную вентиляцию по вентиляционному каналу ВК-1 пунктирная линия;
– в подшивке карниза есть каналы для притока воздуха в подкровельную вентиляцию по

вентиляционному каналу ВК-2 пунктирная линия.

Монтаж капельника Metrobond

рис 4.3-2

4. Монтаж черепицы на скате кровли

Листы укладываются с нахлестом по направлению сверху – вниз, нижний элемент заходит под верхний. При укладке, листы из верхнего ряда уже закрепленные вверху, приподнимаются, и под них помещают край следующего листа. Далее верх нового ряда листов вместе с низом предыдущего ряда прибивают к обрешетке.

ВНИМАНИЕ! При выборе порядка укладки листов в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности Рис. 4.4 - 1 – A или Рис. 4.4 - 1– В.

Монтаж композитной черепицы Metrobond на скате кровли

рис 4.4-1-А

Монтаж черепицы Метробонд на скате кровли

рис 4.4-1-В

Листы устанавливают в шахматном порядке с боковым смещением S между рядами. В местах нахлестов не должно сходиться больше трех листов. Боковое смещение между рядами S и боковой нахлест между листами B см. Рис. 4.4 - 1 следует выбирать придерживаясь коллекции композитной черепицы согласно таблице:

Правила монтажа композитной металлочерепицы

На Рис. 4.4 - 2 изображено, в какие точки и в какой последовательности забиваются гвозди, придерживаясь коллекции композитной черепицы. Схемы приведены для случая, когда последующий в ряду лист накладывается слева на предыдущий. Если лист последний в ряду, то для закрепления его свободного края используют гвоздь 4а. Гвозди забивают под углом 45 градусов к поверхности материала Рис. 4.4 - 2 Выноска I.

Схема монтажа композитной металлочерепицы

рис 4.4 - 2

При необходимости шляпки гвоздей окрашивают краской и засыпают каменной крошкой. Краска и крошка доступны в виде ремкомплекта. Гвозди можно забивать вручную Рис. 4.4 - 3 – А или при помощи пневмопистолета Рис. 4.4 - 3 – В. Применяя пневмопистолет, монтаж можно вести снизу вверх, находясь ниже монтируемого листа.

Монтаж черепицы Метротайл

рис 4.4 - 3

Крепление композитной черепицы

Рис. 4.4 - 4 – А

Перед тем как начать установку верхнего ряд листов, необходимо измерить расстояние А
Рис. 4.2 - 1. В зависимости от расстояния А возможно несколько вариантов крепежа верхнего ряда листов.
Оптимальной длинной стропила для монтажа верхнего ряда, является такая длина, при которой А = 370 мм, что полностью соответствует целому листу Метробонд (MetroBond®), Метророман (MetroRoman®), Метрошейк (MetroShake®), Метрошейк-II (MetroShake-®I)I, Метроклассик (MetroClassic®).

Крепление композитной металлочерепицы

рис 4.4- 4-В

Если расстояние А находится в пределах 250-370 мм, то можно сдвинуть один ряд на другой. В таком случае крепление листов осуществляется сверху, забивая гвозди в вершину профиля листа. Для того чтобы сохранить расчетные значения предельной снеговой и ветровой нагрузки, следует забивать восемь гвоздей на лист. Между листами прокладывается уплотнитель. Рис. 4.4 - 4 – В

Монтаж черепицы Metrobond

рис 4.4-4-С

5. Монтаж черепицы на фронтоне

Монтаж композитной черепицы на фронтоне

рис 4.5-1

Монтаж ветровой планки Метробонд

рис 4.5-2

Монтаж ветровой планки Metrobond

рис 4.5-3

Монтаж ветровой планки Metrotile

рис 4.5-4

Монтаж ветровой планки Метротайл

рис 4.5-5

Смонтируйте кровельные листы заподлицо с торцами брусков обрешетки. Рис. 4.5 - 1 С помощью ручного гибочного приспособления отогнуть вверх на 90 градусов края листов на расстояние 30-40 мм. Рис. 4.5 - 2 К торцам брусков обрешетки прикрепить ветровую доску сечением 25х130 мм.

ВНИМАНИЕ! Кромка ветровой доски, находящаяся вверху, выставляется таким образом, чтобы торцевая планка чуть касалась фигурными зубцами поверхности кровельных листов. На кровельные листы следует наклеить универсальный уплотнитель. Рис. 4.5 - 3 Установка торцевых планок осуществляют снизу вверх. Нижний торец первой от карниза торцевой планки закрывается заглушкой торцевой планки. Заглушку вставляют внутрь торцевой планки, герметизируя силиконом и фиксируя четырьмя саморезами. Перед фиксацией все торцевые планки выкладываются на ветровую доску. Убедившись в том, что планки уложены ровно и правильно, прибейте их к ветровой доске, из расчета пять, шесть гвоздей на планку Рис. 4.5 - 4. Торцевую планку можно заменить, используя полукруглый конек. Сечение узла крепления торцевой планки см. Рис. 4.5 - 5 – А. Под торцевую планку подкладывается дополнительный фартук, который изготовлен из плоского листа, в том случае если толщина кровельного пирога на фронтоне более 130 мм. Рис. 4.5 - 5 – В

6. Монтаж черепицы на коньке

Монтаж композитной черепицы на коньке

рис 4.6-1
рис 4.6-2

Коньковые элементы фиксируются гвоздями к верхним брускам обрешетки (Рис. 4.6 - 1 и Рис. 4.6 - 2). В случае если кровля односкатная, конек выполняется согласно Рис. 4.6 - 4. Плоский лист изготавливают опираясь на уклон кровли и толщину стропил. Полукруглые коньковые элементы укладывают так, как изображено на Рис. 4.6 - 3.

Монтаж коньковой черепицы Метробонд

рис 4.6-3
рис 4.6-4

Чтобы застраховать себя от попадания влаги и снега между коньковым брусом и коньковым элементом, укладывается универсальный уплотнитель.

Монтаж конькового элемента Metrobond

рис 4.6-5

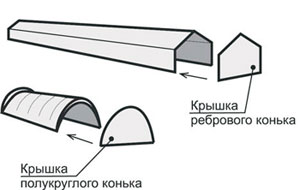

Торцы коньков можно закрыть заглушками, в случае необходимости Рис.6.6 - 5.

7. Монтаж черепицы на вальмовой кровле

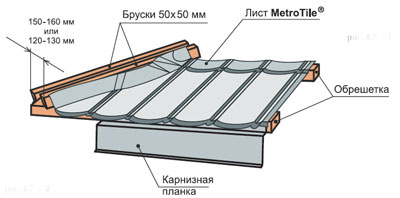

На обрешетку крепятся бруски 50 х 50 мм вдоль вальмового конька, на расстоянии 150-160 мм, которое нужно для крепления полукруглого конькового элемента или на расстоянии 120-130 мм, нужном для крепления ребрового конькового элемента. Рис. 4.7 - 1.
Листы MetroTile®, которые примыкают к вальме, изготавливают как изображено на Рис. 4.7- 2 и Рис. 4.7- 3. Для начала, отмерив нужный размер листа, отметив в соответствии с ним на листе линию сгиба, к которой дается припуск в 50 мм, наносим линию реза. По линии реза отрезаем заготовку Рис. 4.7 - 2. По линии сгиба край загибаем вверх на 90 градусов с помощью ручного или специального инструмента Рис. 4.7 - 3. Замеры производят на кровле, но резать и сгибать листы необходимо на земле.

Монтаж композитной черепицы на вальмовой кровле

рис 4.7-1

Монтаж черепицы Metrobond

рис 4.7-2
рис 4.7-3

Монтаж композитной черепицы Metrobond

рис 4.7-4

Перед тем как начать установку вальмовых коньков, необходимо дополнительно уложить уплотнители вдоль бруса конька. Далее крепление вальмовых коньков осуществляется аналогично креплению обыкновенного конька. Полукруглые коньковые элементы укладывают, как изображено на Рис. 4.7 - 4.

8. Монтаж черепицы в ендове

Крепление досок толщиной 25 мм под ендову, осуществляется справа и слева от линии ендовы на ширину не меньше 200 мм Рис. 4.8 - 1.

Монтаж черепицы Metrobond в ендове

рис 4.8-1

Гидроизоляция, смонтированная ранее по скатам, укладывается поверх гидроизоляции которая уложена вдоль ендовы с нахлестом не меньше 150 мм.

Начиная от карниза с нахлестом в 100 мм, к ендовым доскам крепят гвоздями элементы ендова снизу вверх. Гвозди забиваются на максимально расстоянии от линии ендовы и на расстоянии в 30 мм от ее верхнего края. Каждый последующий элемент вдвигают в предыдущий и фиксируют гвоздями. Вдоль бортика ендовы советуют укладывать универсальный уплотнитель.

ВНИМАНИЕ! Элемент ендова поставляется без каменной посыпки.

Монтаж кровли Metrobond в ендове

рис 4.8-2

Перед установкой, боковой край кровельного листа отгибают вниз с помощью ручного или специального гибочного приспособления Рис. 4.8 - 2. Расстояние между нижним отгибом и элементом ендова должно составлять 10 или 15 мм.

9. Герметизация отопительной (вентиляционной) трубы

Отопительные и вентиляционные трубы, необходимо оштукатурить до начала монтажных работ с материалами кровли. Трубы не должны иметь напусков, уступов и пр. На Рис. 4.9 - 1 изображен разрез отопительной, вентиляционной трубы в плоскости А, которая параллельна стропилам.

Монтаж композитной черепицы - установка примыканий

рис 4.9-1

Монтаж композитной черепицы - установка примыканий

рис 4.9-2

10. Монтаж черепицы на внешнем и внутреннем переломе ската

Монтаж черепицы на внешнем переломе ската изображен на Рис. 4.11 - 1.
Монтаж черепицы на внутреннем переломе ската изображен на Рис. 4.11 - 2.

Монтаж композитной черепицы на изломе кровли

рис 4.11-1
рис 4.11-2

* Размер зависит от угла уклона скатов и уточняется в процессе монтажных работ обрешетки.

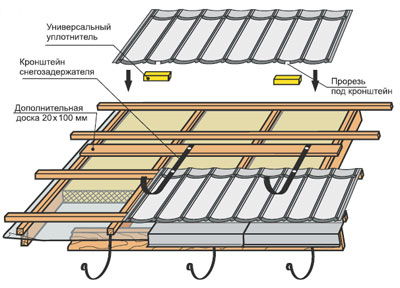

11. Монтаж снегозадержателей

Монтаж снегозадержателей на композитной кровле

рис 4.14-1

Монтаж снегозадержателей на кровле Metrotile

рис 4.14-2

Структура материала MetroTile® предотвращает лавинообразный сход снега с кровли крыши. В тех случаях, когда угол уклона крыши более четырехсот градусов или строительные нормы настаивают на установке снегозадержателей, их устанавливают согласно Рис. 4.14 - 1 и Рис. 4.14 - 2.

12. Монтаж композитной черепицы поверх старой кровли

Композитная черепица MetroTile® быстро и эффективно укладывается на старую поверхность покрытия, реконструируя кровлю в короткие сроки. Уникальная методика установки позволяет монтировать композитную черепицу MetroTile ® на фальцевую кровлю, кровлю с волнистым профилем и гибкую черепицу.

Монтаж композитной черепицы поверх старой кровли

рис 4.15-1
рис 4.15-2

Контробрешетка по фальцевой кровле устанавливается из бруска сечением 50 мм х 50 мм с шагом 500 мм Рис. 4.15 - 1. Далее установка обрешетки и самой черепицы MetroTile® осуществляется в соответствии с настоящей инструкцией. Если, к примеру, фальцевая кровля, (Рис. 4.15 – 2) протекает, то необходимо добавить дополнительный слой подкровельной гидроизоляции.

Монтаж черепицы Метробонд

рис 4.15-3
рис 4.15-4

Для установки поверх кровли, которая имеет волнистый профиль с шагом, не превышающим 500 мм, монтируется контробрешетка Рис. 4.15 - 3. Таким образом, вдоль волны прежней, устаревшей кровли, крепится брусок, сечение которого, по высоте должно превышать высоту волны, а по ширине брусок необходимо обтесать, чтобы плотно уложить в углубление волны. Далее монтируем обрешетку и саму черепицу.

MetroTile® в соответствии с настоящей инструкцией.
Монтаж контробрешетки по битумной черепице осуществляется из бруска сечением 50 мм х 50 мм и шагом 500 мм. Далее монтируем обрешетку и черепицу MetroTile ® в соответствии с настоящей инструкцией. Кроме того, кровлю можно дополнительно утеплить Рис. 4.15 - 4.

13. Вентиляция подкровельного пространства

Вентиляционный канал ВК-1, создается благодаря контробрешетки. Во время оформления карниза поступление воздуха осуществляется снизу в вентиляционный канал ВК-2. (см. Рис. 4.3 - 1). Коньковый вентиляционный выход сооружают для свободного выхода воздуха из подкровельного пространства на расстоянии, которое не превышает 1 м от конька. Слуховые окна обустраивают в том случае, если верхняя часть крыши имеет достаточно холодный чердак Рис. 5 - 1. Суммарная площадь слуховых окон может быть не меньше 1/300 от площади горизонтальной проекции кровли. Кровельные вентиляторы устанавливаются в случае, если отсутствует холодный чердак или проект не предусматривает слуховые окна Рис. 5 - 2. Кровельные вентиляторы обеспечивают выход воздуха из вентиляционных каналов в районе конька.

Монтаж черепицы Metrobond - Вентиляция подкровельного пространства

Опорные площадки кровельных вентиляторов MetroTile ® повторяют профиль выбранного материла – Метробонд (MetroBond®). Вентиляторы произведены из ПВХ, и защищены сверху базальтовой крошкой, как и остальные детали. Для того чтобы достичь рекомендуемой производительности конькового вентиляционного выхода, кровельные вентиляторы устанавливают не далее чем 0.8 м от конька. По одному на каждые 50-70 кв.м. поверхности кровли. Обеспечивая качественную вентиляцию, кровельные вентиляторы предотвращают попадание дождевой воды, снега и птиц в уязвимые чердачные помещения.

Вентиляция черепицы Metrobond
